511H25C0S

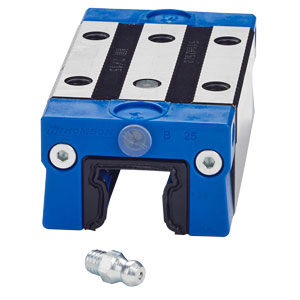

方形导轨, 500 Series 滚珠滑块, 尺寸: 25 毫米, 高精密牌号, C 类型, 0 - 间隙预加载, 钢 , 特别

Lead Time: 2 Days

each Costs associated with shipping, packaging, and import taxes/duty not included.

特别
Simple installation and greater accuracy with joint-free rails up to 6 meters.
特别
特别

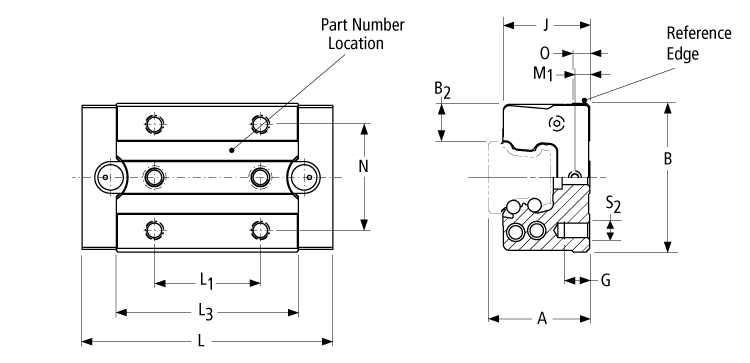

Dimensions

dimensions

尺寸	价值
[A] Assembly Height	36 毫米
[A] 公差	±50 μm
[B]	48 毫米
[B2]	12.5 毫米
[G]	9 毫米
[J]	30.5 毫米
[L] 滑块长度	84.5 毫米
[L1]	35 毫米
[L3]	59.5 毫米
[M1]	5.5 毫米
[N]	35 毫米
[O]	7.5 毫米
[S2]	M 6
滚珠轴承直径	4 毫米

Specifications

Specifications	价值
Temperature Max	80 °C
Temperature Min	-40 °C
Weight	0.5 kg
材质	不锈钢
导轨尺寸（标称）	25 毫米
滚珠/辊子/保持架	滚珠
滑块/导轨/组件	滑块
类型名称	C - 窄型模块
牌号	高精密
选项（D）	不锈钢
预加载	0 - 间隙

Performance

performance graphic

performance graphic

Performance	价值
100 km Dynamic [Mx] Roll Moment	171 Nm
100 km Dynamic [My] Pitch Moment	134 Nm
100 km Dynamic [Mz] Yaw Moment	134 Nm
100 km Dynamic Load Rating	14400 N
50 km Dynamic [Mx] Roll Moment	215 Nm
50 km Dynamic [My] Pitch Moment	169 Nm
50 km Dynamic [Mz] Yaw Moment	169 Nm
50 km Dynamic Load Rating	18143 N
Static [Mx] Roll Moment	373 Nm
Static [My] Pitch Moment	292 Nm
Static [Mz] Yaw Moment	292 Nm
Static Load Rating	31400 N
最大加速度	100 m/s²
最大速度	5 m/s

Order Code

order code
